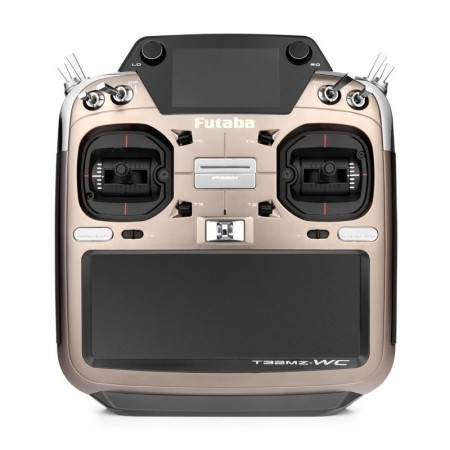

Futaba 32MZ World Champion + rx R7208SB Radiocomando

Descrizione tradotta dal traduttore - potrebbe contenere errori

Kit RC di fascia alta a 26 canali (espandibile a 32 canali) che utilizza il sistema di trasmissione telemetrica FASSTest-2,4 GHz per modelli sportivi avanzati e ricreativi molto avanzati e i loro modelli semplici, complessi e giganti. Il trasmettitore può anche essere commutato sulle modalità di trasmissione T-FHSS Air (anche telemetria), FASST Multi/7ch e S-FHSS, utilizzando così l'intera gamma di ricevitori per antenna Futaba con e senza telemetria. Con il ricevitore R7208SB incluso nel kit, si dispone di 8 canali PWM per i servi classici in modalità di trasmissione FASSTest 26CH (o 16 canali in modalità a 2 ricevitori, o 24 canali in modalità a 3 ricevitori e uno o due R7208SB aggiuntivi) o di tutti i 26 canali tramite i bus S.BUS e S.BUS2; oltre ai dati di telemetria sulla tensione di alimentazione del ricevitore, sulla tensione di un'altra batteria esterna (come un motore) e sulla potenza del segnale ricevuto dal ricevitore. Ulteriori dati di telemetria possono essere acquisiti da sensori di telemetria aggiuntivi collegati a S.BUS2. Utilizzando i multidecoder proporzionali Multiprop 1 e 2 e MPDX-1 collegati al ricevitore, è possibile espandere 1 o 2 canali proporzionali a 8 canali proporzionali, consentendo al T32MZ-WC di controllare fino a 32 canali in totale (utilizzando il sistema di trasmissione FASSTest 18CH).

Rispetto al modello T32MZ esistente, il nuovo T32MZ-WC offre una serie di novità:

Il trasmettitore T32MZ-WC, in una custodia che si adatta perfettamente al palmo di una mano, offre un controllo crossover di precisione con regolazione di blocco/neutro, 10 interruttori, 4 fader, 6 trimmer digitali e 2 controlli proporzionali rotativi. Per la programmazione, una coppia di pulsanti e un ampio display LCD touchscreen a colori HVGA retroilluminato offrono una facile navigazione attraverso menu intuitivi utilizzando il sistema operativo Windows Embedded Compact 7. Il T32MZ-WC ha una memoria per 30 modelli, espandibile a piacimento tramite una scheda SD, e un'ampia gamma di funzioni di mixaggio avanzate per aerei acrobatici, alianti ed elicotteri. Oltre a visualizzare i dati di telemetria sul display, è presente un'uscita per telemetria vocale nella presa del ricevitore (non inclusa). Il T32MZ-WC è inoltre dotato di una presa insegnante-studente e consente la programmazione e l'impostazione dei servi S.BUS. È inoltre dotato di un lettore musicale (per file audio WMA memorizzati su una scheda microSD) e di un registratore audio con microfono.

Per l'alimentazione viene utilizzata una batteria LiPo 1S da 6600 mAh; per la ricarica è incluso un adattatore CA (la ricarica automatica è integrata nel trasmettitore).

CARATTERISTICA

• Sistema di trasmissione FASSTest 26CH con telemetria (24 canali proporzionali + 2 canali commutabili), FASSTest 18CH con telemetria (16 canali proporzionali + 2 canali commutabili), superveloce FASSTest 12CH (12 canali, solo telemetria con tensione di alimentazione del ricevitore), FASST MULTI (16+2 canali senza telemetria), FASST 7CH (7 canali), T-FHSS Air con telemetria, S-FHSS 2,4 GHz senza telemetria, protocollo CRSF per TBS Crossfire (comunicazione unidirezionale). Nelle modalità FASSTest 18CH e FASST MULTI, due canali proporzionali possono essere espansi a 8 canali proporzionali utilizzando la funzione Multiprop e il decoder MPDX-1 collegato al canale del ricevitore corrispondente.
• Display LCD touchscreen HVGA retroilluminato a colori (640x240 punti) per una programmazione rapida e semplice, display aggiuntivo sulla parte superiore del pannello frontale del trasmettitore per la visualizzazione del timer e della telemetria
• Fino a 8 modalità di volo per un controllo superiore del modello in tutte le condizioni
• Telemetria completa con trasferimento dati da un'ampia gamma di sensori con capacità di archiviazione su scheda microSD
• Memoria per 30 modelli con espansione illimitata tramite scheda microSD.
• Batteria del trasmettitore LiPo da 3,7 V 6600 mAh per un funzionamento prolungato
• Uscita vocale della telemetria per jack cuffie (jack da 3,5 mm) + riproduzione musicale da scheda microSD
• Software aggiornabile
• 4 fader e 2 manopole liberamente assegnabili, 10 interruttori, 6 strisce digitali, mentre i blocchi degli interruttori nell'angolo in alto a sinistra sono staccabili e consentono di sostituire i tipi di interruttori con altri tipi (2/3 posizioni, momentanei, ecc.)
• Driver crossover di precisione alloggiati in 4 cuscinetti a sfera
• Presa insegnante-studente
• Presa di programmazione servo S.BUS
• Nomi dei modelli fino a 32 caratteri + immagine configurabile per ogni modello
• Subtrim, ora anche con funzione di bilanciamento per la regolazione fine dell'intera forma d'onda di imbardata lungo una curva a 17 punti
• Inversione della direzione di deflessione del servo
• Impostazione dei punti finali e dei limiti di deflessione
• Impostazione della velocità del servo
• Ripristino dati
• Deviazione di emergenza affidabile
• Doppia deflessione (fino a 6 rapporti diversi per ogni modalità di volo)
• Imposta le forme d'onda di deflessione con sei tipi di forme d'onda selezionabili (lineare, esponenziale 2x, curva simmetrica, curve con un massimo di 17 punti con segmenti dritti o forme d'onda levigate)
• Mix liberamente programmabili (10 mix per ogni modalità di volo) con sei tipi di forma d'onda selezionabili (lineare, esponenziale 2x, curva simmetrica, curve con un massimo di 17 punti con segmenti dritti o forma d'onda levigata)
• Funzione sequenziatore per il controllo, ad esempio, di un telaio retrattile con una scelta di tre modalità e temporizzazione regolabile per l'apertura/chiusura della porta del telaio e l'estensione/retrazione delle gambe del telaio
• La maggior parte delle funzioni di mixaggio ha sei tipi di forme d'onda tra cui scegliere (lineare, esponenziale 2x, simmetrica, curve con un massimo di 17 punti con segmenti dritti o forme d'onda levigate) e la possibilità di assegnare controlli di trim/rotativi o scorrevoli per una messa a punto al volo.
• Spegnimento del motore
• Inattività sicura
• Miscela ricca (per carburatori RC con aghi regolabili)
• Interruttori collegati logicamente (max. 10 per selezionare le modalità di volo, 8 per combinare le funzioni per ciascuna modalità di volo)
• Menu utente (consente di selezionare solo alcune delle funzioni del programma utilizzate più frequentemente per una maggiore chiarezza)
• Servo e monitor del servo
• Due timer (cronometro o timer)
• Tempo di esecuzione del modello
• Tempo di funzionamento del trasmettitore
• Indicazione della posizione dell'acceleratore quando acceso
• Retroilluminazione del display regolabile
• Calibrazione tra controller
• Segnalazione di avvertimento - suono e vibrazione
• Controllo della portata
• Impostazione della modalità di funzionamento con 2 o 3 ricevitori



Menù del programma per aerei acrobatici

• 13 tipi di ali (7 tipi per aerei normali, 6 tipi per velivoli automatici)
• 3 tipi di superfici di coda
• 2 tipi di superfici verticali della coda (ali)
• Regolazione flap - fino a 4 flap
• Differenziazione della deflessione degli alettoni: fino a 4 alettoni (6 corse, curva fino a 17 punti)
• Combinazione di alettoni e flap (6 percorsi, curvatura fino a 17 punti)
• Miscela alettoni-freni (6 corse, curva fino a 17 punti)
• Mix alettoni e timone (6 portate, curva fino a 17 punti, messa a punto)
• Miscela di elevatore aerodinamico-freno (6 corsi, curva fino a 17 punti, messa a punto)
• Timone e alettoni misti (6 portate, curvatura fino a 17 punti, messa a punto)
• Camber misto (curvatura del bordo d'uscita) per un massimo di 8 flap/aviatori (6 corse, curvatura fino a 17 punti, ritardo)
• Elevatore e inclinazione misti (6 corse, curva fino a 17 punti, messa a punto)
• Mix flap/elevatore (6 portate, curva fino a 17 punti, messa a punto)
• Freno aerodinamico che supporta fino a 8 freni/flap/flap
• Controllo giroscopico - controllo del guadagno/commutazione della modalità per giroscopi di volo triassiali
• Torsione calciata
• Superfici della coda della farfalla
• Elevatore di miscelazione (elevatore per 2 servi)
• Alato
• Motore di miscelazione (per il controllo dell'interruttore con avvio e arresto regolabili)
• Timone misto ed elevatore (6 portate, curva fino a 17 punti, messa a punto)
• Modello multimotore - combinazione per il controllo coordinato di un massimo di 4 motori
• Configurazione del sistema giroscopico GYA553 sul trasmettitore



Menu del programma per alianti

• 13 tipi di ali (7 tipi per aerei normali, 6 tipi per velivoli automatici)
• 3 tipi di superfici di coda
• 2 tipi di superfici verticali della coda (ali)
• Regolazione dei flap - fino a 4 flap
• Differenziazione della deflessione degli alettoni: fino a 4 alettoni (6 corse, curva fino a 17 punti)
• Combinazione di alettoni e flap (6 percorsi, curvatura fino a 17 punti)
• Miscela alettoni-freni (6 corse, curva fino a 17 punti)
• Mix alettoni e timone (6 portate, curva fino a 17 punti, messa a punto)
• Miscela di elevatore aerodinamico-freno (6 corsi, curva fino a 17 punti, messa a punto)
• Timone e alettoni misti (6 portate, curvatura fino a 17 punti, messa a punto)
• Camber misto (curvatura del bordo d'uscita) per un massimo di 8 flap/aviatori (6 corse, curvatura fino a 17 punti, ritardo)
• Elevatore e camber misti (6 corse, curva fino a 17 punti, messa a punto)
• Mix flap/elevatore (6 portate, curva fino a 17 punti, messa a punto)
• Miscela di farfalle per un massimo di 8 flap/flap (6 corse, curva fino a 17 punti, ritardo)
• Trim mix 1 e 2 (ritardo, accordatura)
• Controllo giroscopico - controllo del guadagno/commutazione della modalità per giroscopi di volo triassiali
• Superfici della coda della farfalla
• Elevatore di miscelazione (elevatore per 2 servi)
• Alato
• Motore di miscelazione (per il controllo dell'interruttore con avvio e arresto regolabili)
• Acceleratore - per accelerare la risposta del timone di profondità, della combinazione di profondità, dell'inclinazione di profondità e degli alettoni e del timone direzionale
• Configurazione del sistema giroscopico GYA553 sul trasmettitore



Menu del programma per elicotteri

• Mix per 8 tipi di giradischi con neutro regolabile, velocità di imbardata, rapporto di mixaggio di compensazione, barra di trazione e compensazione della velocità
• Curva dell'acceleratore (6 passaggi, curva fino a 17 punti, trim dell'acceleratore in volo stazionario)
• Curva aggregata (6 passaggi, curva fino a 17 punti, trim in hovering, trim alto e basso)
• Accelerazione - risposta dell'acceleratore e dell'accelerazione collettiva
• Rotazione automatica
• Deviazione e correzione per la tavola ciclica (6 corse, curva fino a 17 punti)
• Limite di deviazione dell'adeguamento ciclico
• Miscele di correzione dell'acceleratore (rollio/inclinazione/deviazione dell'acceleratore) (6 passaggi, curva fino a 17 punti)
• Controllo del guadagno/commutazione della modalità giroscopio per un massimo di 3 giroscopi con un massimo di 3 valori per ciascuna modalità di volo
• Miscela di aghi aggregati (6 passaggi, curva fino a 17 punti, messa a punto)
• Revomix (6 run, curva fino a 17 punti)
• Controllo del regolatore (fino a 3 valori di velocità target per ogni modalità di volo, messa a punto)
• Limitatore dell'acceleratore
• Interfaccia intelligente per la configurazione dei sistemi giroscopici Futaba CGY755 e CGY760R sul display del trasmettitore, con possibilità di collegamento cablato (stessa gamma completa di funzioni del GPB-1) o wireless (dopo la lettura dei dati del giroscopio via cavo, numero limitato di funzioni)



Sensori di telemetria compatibili e altri dispositivi

• Sensore di temperatura (SBS-01T)
• Sensore di temperatura (SBS-01TE)
• Contagiri con sensore ottico (SBS-01RO)
• Contagiri con sensore magnetico (SBS-01RM)
• Tachimetro per motori a corrente alternata (SBS-01RB)
• Sensore di tensione (SBS-01V)
• Sensore di corrente (SBS-01C)
• Altimetro/variometro barometrico (SBS-01A, SBS-02A)
• Sensore GPS (SBS-01G, SBS-02G)
• Tachimetro a tubo di Pitot (SBS-01TAS)
• Sensore servo per servo S.BUS2 (SBS-01S)
• Registratore di volo (registrazione dei dati di telemetria su scheda SD)
• Controllori rOXXY
• Controllori Kontronika
• Controller Futaba
• Controllori Hobbywing
• JetCat V10
• Scatola di alimentazione



IL KIT RC INCLUDE

• Trasmettitore Futaba T32MZ-WC 2,4 GHz
• Ricevitore R7208SB
• Interruttore elettronico ESW-1J con cavi
• Cinghia
• Batteria del trasmettitore LiPo da 3,7 V e 6600 mAh
• Adattatore di alimentazione con cavo USB per la ricarica della batteria del trasmettitore
• Stilo (in combinazione con chiave a dado a ginocchiera)
• Anello Allen da 1,5 mm e 2,5 mm (memorizzato nello stilo)
• Cacciavite di plastica
• Panno per la pulizia del display
• Manuale utente
